160平方米新农村三层别墅设计图及效果图，带车库
- 图纸价格：688元
- 图纸编号：S968
- 建筑结构：砖混结构
- 占地面积：160平方米（可定制设计）
- 推荐等级：★★★★☆
- 主体造价：30～34万（仅供参考）
购图说明：
一、本图纸符合设计规范，含全套建筑图、结构图、电气图、给排水图、效果图，可直接用于施工。
二、如对图纸的尺寸、户型不满意，我们可根据地基和需求定制出图，加微信可1对1沟通。
三、我们专注设计18年，擅长农村自建房/别墅/四合院/民宿等小型建筑设计与施工，服务全国85万客户，满意率100%！
图纸和建好的实拍案例，还可以
沟通定制设计。
建筑层数：三层；
建筑占地尺寸：15.2m*11m；
占地面积：160平方米
建筑面积：380平方米
造价预算：30~34万
建筑高度：12.3米（含屋顶）坡屋顶；
设计功能：

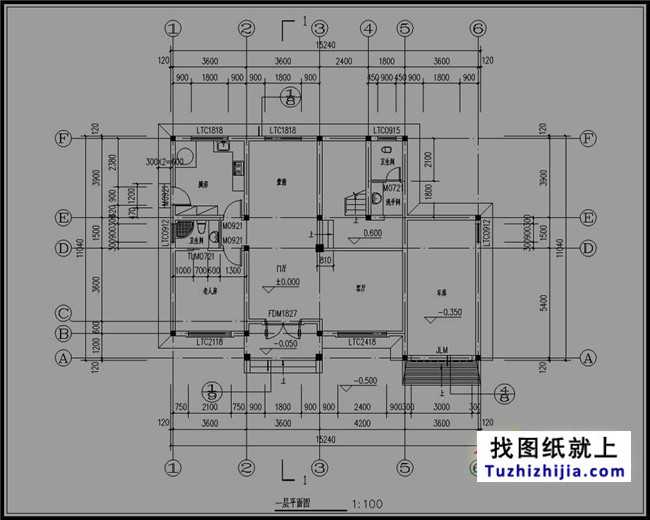

一层：厨房、堂前、2间卫生间、洗手间、老人房、门厅、客厅、车库；

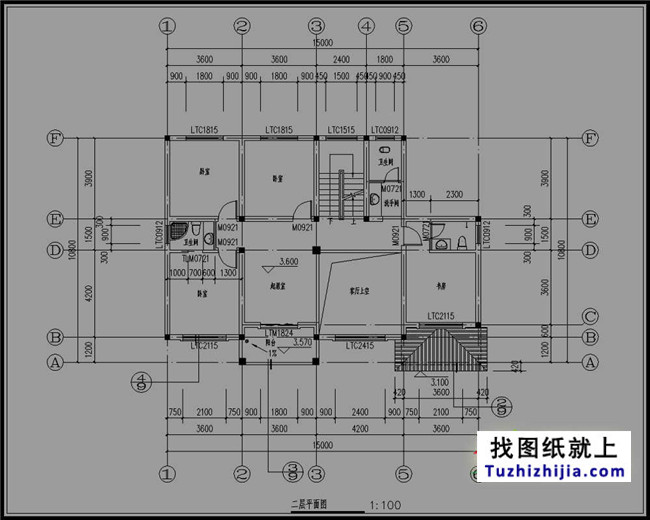

二层：3间卧室、3间卫生间、洗手间、起居室、客厅上空、书房；

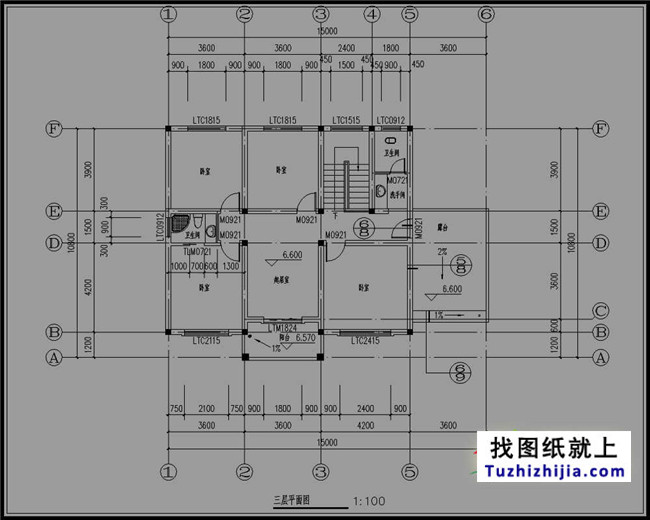

三层：4间卧室、起居室、卫生间、洗手间、露台、阳台。
图纸目录：
建筑：一层平面图、二层平面图、三层平面图、屋面层平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、A-A剖面图、一层楼梯平面图、二层楼梯平面图、顶层楼梯平面图、栏杆扶手大样、>500水平段栏杆扶手大样、散水做法、腰线、坡道、墙身防水、出露台踏步、台阶做法、檐口大样、阳台做法、窗套剖面图、露台檐口做法、门窗表、建筑设计总说明；
结构：结构设计总说明、基础平面布置图、JC大样、柱下独立柱基配筋表、未注明内墙基础做法、基础顶～6.570m柱配筋图、6.570m～相应屋面柱配筋图、3.570m层结构梁、板配筋图、6.570m层结构梁、板配筋图、层面层结构梁、板配筋图、一层楼梯平面图、二层楼梯平面图、A-A剖面图、顶层楼梯平面图、楼梯详图、腰线、窗套剖面图、阳台做法、檐口大样、露台檐口做法、楼板孔洞加强筋、墙与框架柱连接处拉结筋、墙与构造柱连接处拉结筋、板负筋尺寸示例、圈梁转角处钢筋构造、圈梁丁字处钢筋构造、马牙槎做法、穿梁管洞洞边加强构造、过梁与结构梁（或板）整浇构造；
给排水：雨、污、废、给水系统原理图、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋面层给排水平面图、卫生间大样平面图、卫生间大样系统图、图纸目录、使用国家标准目录、图例、给排水设计说明；
电气：一层电气平面图、二层电气平面图、三层电气平面图、三层弱电平面图、屋顶防雷平面图、基础接地平面图、一层弱电平面图、二层弱电平面图、配电系统图、设备材料表、图纸目录、电气设计说明、1张效果图。
本工程为160平方农居房，用地面积为159.30平方米，总建筑面积为379.92平方米，层数为三层，檐口高度为10.10m，采用混合结构，墙体为承重墙，采用页岩多孔砌块砌筑。
本工程结构形式为砖混结构，结构安全等级为二级，设计使用年限为50年，建筑场地类别为Ⅱ类，基础设计等级为丙级。
混凝土结构的环境类别：室内正常环境为一类，室内潮湿、露天及与水土直接接触部分为二类A
地震烈度：根据《中国地震烈度区划图》，本工程抗震设防烈度小于六度，按非抗震计算。
基本风压：0.45KN/㎡；基本雪压：0.45KN/㎡；
本工程基础拟采用柱下独立基础和墙下条形基础；持力层为粘土层，地基承载力特征值按fak=150KPa计算；
