欧式风格高档三层别墅设计图纸，带高清外观效果图
- 图纸价格：688元
- 图纸编号：S945
- 建筑结构：未知
- 占地面积：105平方米（可定制设计）
- 推荐等级：★★★★★
- 主体造价：32～35万（仅供参考）
购图说明：
一、本图纸符合设计规范，含全套建筑图、结构图、电气图、给排水图、效果图，可直接用于施工。
二、如对图纸的尺寸、户型不满意，我们可根据地基和需求定制出图，加微信可1对1沟通。
三、我们专注设计18年，擅长农村自建房/别墅/四合院/民宿等小型建筑设计与施工，服务全国85万客户，满意率100%！
图纸和建好的实拍案例，还可以
沟通定制设计。
建筑层数：三层；
建筑占地面积：11㎡*10.7㎡=105平方米；
造价预算：32~35万
建筑高度：10.9米（含屋顶）坡屋顶；
设计功能：

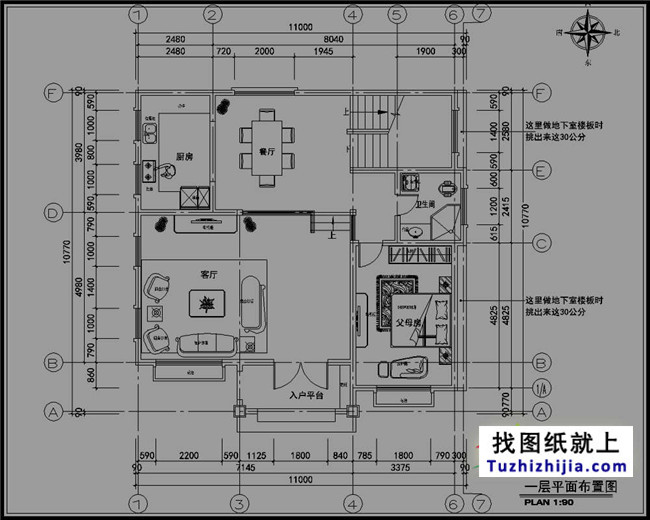

一层：客厅、卫生间、餐厅、厨房、父母房、入户平台、卫生间；

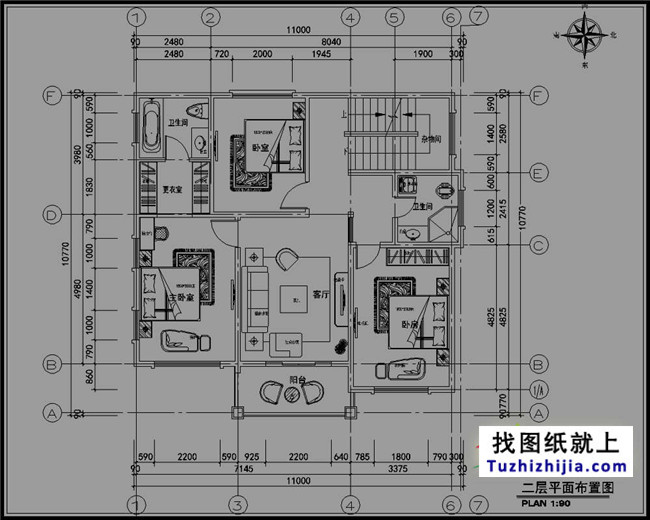

二层：杂物间、2间卧室、更衣室、客厅、主卧室、阳台、2间卫生间；

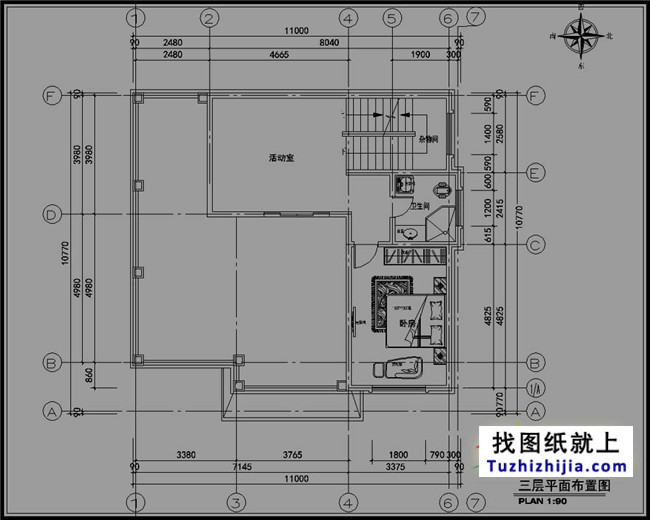

三层：活动室、杂物间、卧房、卫生间；
图纸目录：详细对应一楼结构、烧结多孔砖砌体结构设计说明、建筑设计说明、建筑装修做法表、一层平面布置图、二层平面布置图、三层平面布置图、东立面图、西立面图、南立面图、北立面图、一层结构示意图、二层结构示意图、三层结构示意图、坡顶结构示意图、楼梯施工参考、顶面布置图、三层结构尺寸图、三层平面布置图、二层平面布置图、二层水管说明图、二层结构尺寸图、一层水管说明图、一层结构尺寸图、一层平面布置图、一层电气平面布置图、二层电气平面布置图、三层电气平面布置图、全套给排水平面布置图。效果图。
施工要求：
本工程使用功能为住宅，上部结构为烧结实心粘土砖砌体结构。
采用墙下条形基础，基础底面埋置老粘土层上，进入老粘土层不少于200;2)基槽开挖时严禁曝晒或水浸，并应予留100～200mm厚待浇基础混凝土垫层时挖除;3)基础埋置深度变化时,应做1:2跌级连接,除特殊情况外,施工时按图一处理.
对于各类型基础，若施工时发现地质情况与设计不符时，应通知设计人员和勘探人员共同研究处理;2)基槽挖至距设计标高100～200mm时应通知质检、设计、勘探人员到场验槽，合格后方可继续施工。
回填土可采用素土回填。回填土的分层厚度：200～300mm，每层人工或机械压实遍数：3～4遍，压实系数：不小于0.94。回填土应严格按要求回填。基础回填土回填至室外地坪后，方可施工上部结构;4)基坑开挖时施工单位应做好降排水和基坑支护，应制定可靠的施工组织设计，确保基坑和相邻建筑的安全。
