新农村三层房屋设计图纸（含效果图），农村小别墅图纸推荐

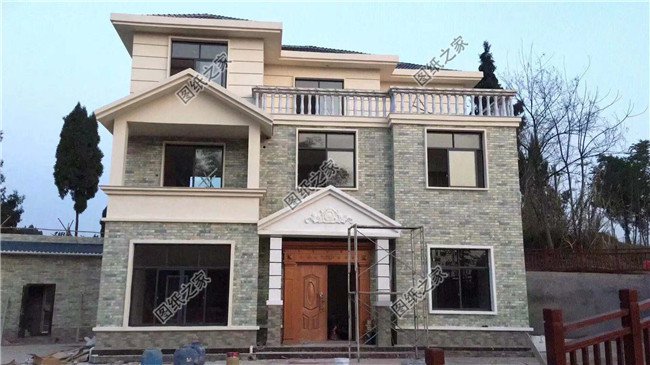

图纸介绍：新农村三层房屋设计图纸，含全套施工图和效果图，新农村住宅设计图精选。

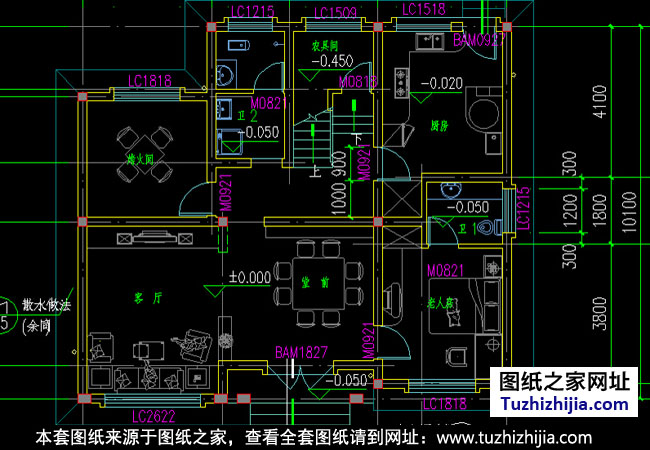

占地面积：11.5m×10.1m，120平方米左右；

建筑层高：三层；

屋顶形式：坡屋顶，建筑总高度10.91米（含屋顶）；

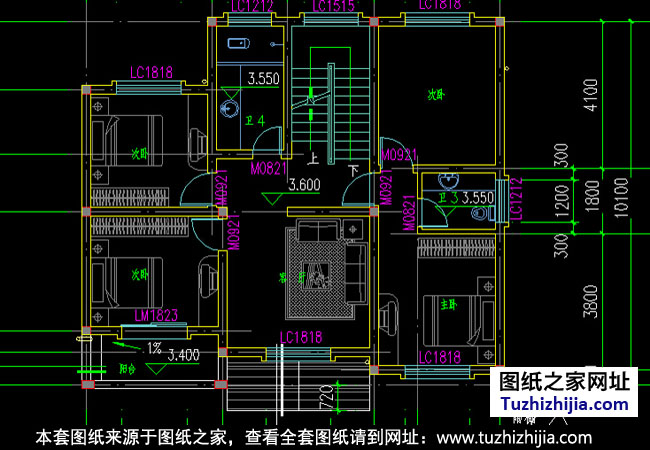

设计功能：一层：堂前、客厅、烤火间、卫生间1、农具间、厨房、老人房（附卫生间2）；二层：客厅、主卧、卫生间3、次卧、次卧、次卧、卫生间4、阳台；三层：晒台、客卧、阳台、储藏室、客卧、卫生间5。

图纸目录：建筑设计说明、东立面图、西立面图、南立面图、北立面图、1-1剖面图、一层平面图、二层平面图、三层平面图、屋顶层平面图、楼梯大样1、楼梯大样2、楼梯详图、门窗大样及门窗表、卫生间大样、节点详图A、节点详图B；结构：结构设计总说明、结构构造详图、基础平面布置图、基础详图、一层柱位布置图、二层柱位布置图、三层柱位布置图、3.570m梁施工图、6.570m梁施工图、屋面梁施工图、3.570m楼板配筋图、6.570m楼板配筋图、屋面板筋配筋图、楼梯结构平面图及节点图、楼梯结构平面及结构剖面图、楼梯梯段配筋图、效果图等。

本套图纸包括DWG（可编辑修改，可打印出图）和高清PDF（不可编辑修改，可打印出图）两种格式。
