带车库三层别墅设计图纸（效果图+全套CAD图纸）
- 图纸价格：688元
- 图纸编号：S1549
- 建筑结构：未知
- 占地面积：162平方米（可定制设计）
- 推荐等级：★☆☆☆☆
- 主体造价：28~32万（仅供参考）
购图说明：
一、本图纸符合设计规范，含全套建筑图、结构图、电气图、给排水图、效果图，可直接用于施工。
二、如对图纸的尺寸、户型不满意，我们可根据地基和需求定制出图，加微信可1对1沟通。
三、我们专注设计18年，擅长农村自建房/别墅/四合院/民宿等小型建筑设计与施工，服务全国85万客户，满意率100%！
图纸和建好的实拍案例，还可以
沟通定制设计。
建筑层数：三层
占地尺寸：面宽13米x进深12.7米
占地面积：162.4平方
建筑总面积/总层高：406平米（不含入户平台、阳台、露台）/总高11.82米，屋檐口高10米
施工图(建施图、结施图）共28张，效果图1张。
建施图指（建筑说明、每层平面图、各面立面施工图、以及剖面图、节点详图等）
结施图指（结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸）
平面功能介绍：

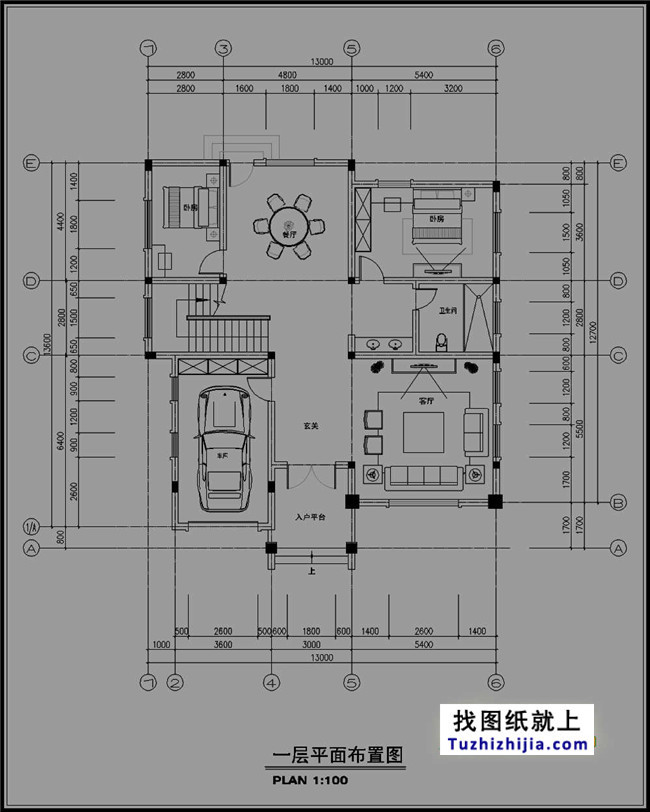

一层：一室两厅一厨一卫一楼梯一车库
进门中间玄关（11.3㎡），进门右边客厅（29.0㎡），进门左边车库（20.6㎡）
右边中间卫生间洗漱间（13.8㎡），左边后面厨房（10.6㎡），后面中间餐厅（20.1㎡）
左边中间双跑楼梯和过道（19.8㎡），右边后面卧室（17.2㎡）以上面积均为室内套内实际使用面积。
二层：四室一厅一阳台一露台一卫一楼梯一开放式书房
左边前面露台/卧室（5.4/16.1㎡），右边前面卧室/阳台（19.9/8.6㎡），前面中间书房（11.3㎡）
右边中间公卫生间洗漱间（13.8㎡），左边后面卧室（10.6㎡），后面中间客厅（20.1㎡），右边后面卧室（17.2㎡）；左边中间双跑楼梯和过道（19.8㎡），以上面积均为室内套内实际使用面积。

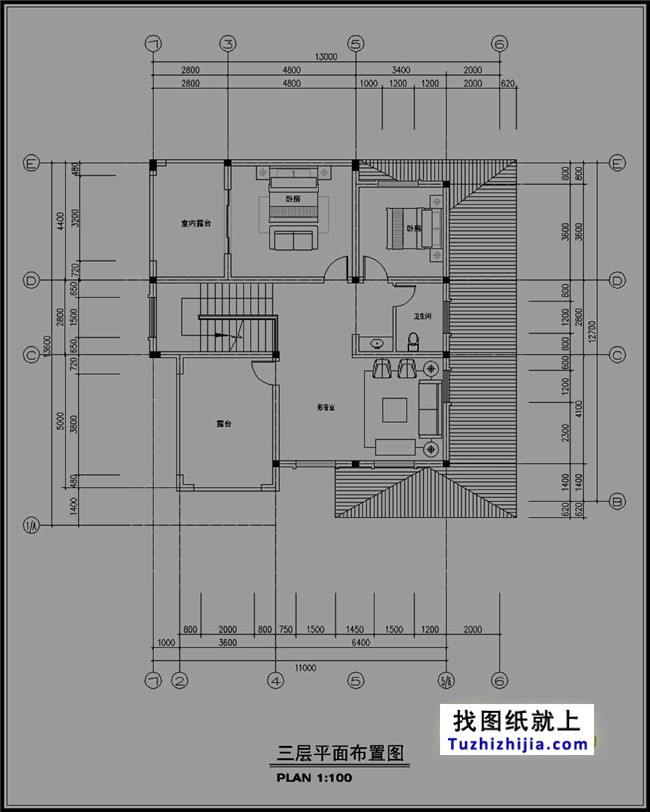

三层：两室一活动室一露台一阳台一卫生间一楼梯
右边前面活动室（24.5㎡），左边前面露台（16.1㎡）右边中间公卫生间和洗漱间（8.7㎡），左边后面卧室/阳台（19/10.6㎡），左边中间双跑楼梯和过道（19.8㎡）右边后面卧室(10.6㎡），以上面积均为室内套内实际使用面积。
