170平方米新农村现代楼中楼三层别墅设计施工图纸及效果图

 建筑层数：三层

开间*进深：13*13

占地面积：169平方米

建筑面积：507平方米

造价预算：51万

设计功能：

一层：书房、明堂、客厅、公卫、厨房、餐厅、卧室；

二层：3个卧室、公卫、书房、阳台、客厅；

三层：4个卧室、3个露台、书房、公卫、活动室；

图纸目录：

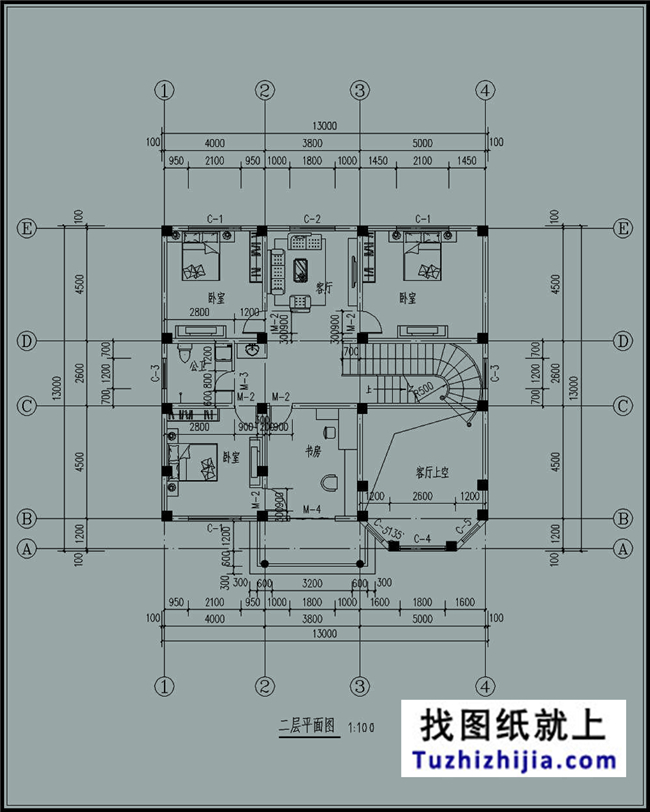

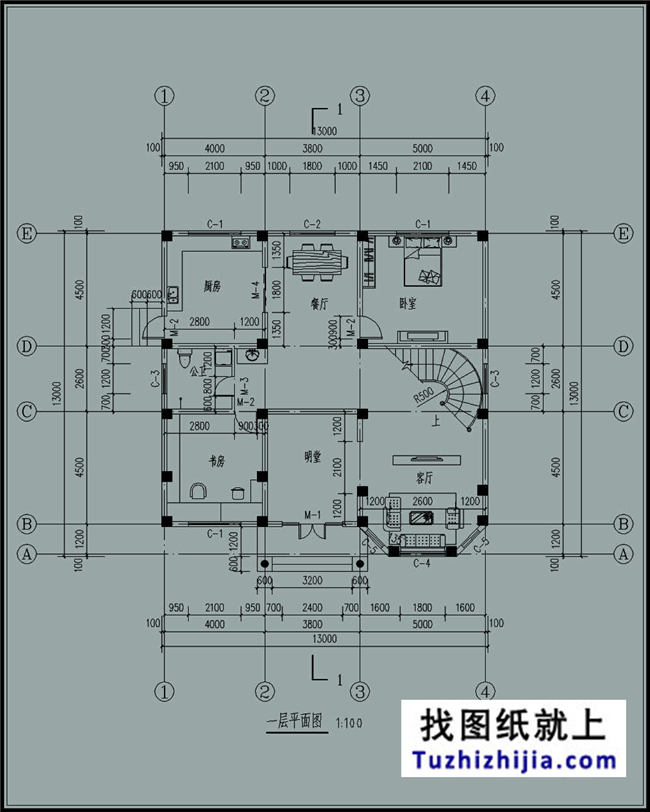

建筑图：一层平面图、二层平面图、三层平面图、屋顶平面图、东立面图、南立面图、西立面图、北立面图、1-1剖面图。

结构图：4张结构设计总说明（框架结构）、施工图平面图、基础平面大样图、基础剖面图、基础梁配筋图、一层梁结构平面图、二层梁结构平面图、顶层梁结构平面图、一层柱结构平面图、二层柱结构平面图、三层柱结构平面图、一层楼板结构平面图、二层楼板结构平面图、三层楼板结构平面图、屋面板折板处配筋图一、屋面板折板处配筋图二、一层楼梯平面大样图、二层楼梯平面大样图、一层楼梯立面图、二层楼梯立面图、楼梯板配筋图、楼梯梁配筋图、节点详图。

给排水图：设计施工说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、给水系统图、排水系统图。

电路图：电气设计说明、系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图。

1、本工程为地上3层,室内外高差450mm,建筑物高度(室外地面至主要屋面板的板顶):10.400m。

2、结构体系:  框架结构。

3、本工程设计使用年限为50年。

4、计量单位(除注明外): 1)长度: mm; 2)角度: 度; 3)标高: m; 4)强度: N/mm 。

5、本建筑物应按建筑图中注明的使用功能,未经技术鉴定或设计许可,不得改变结构的用途和使用环境。

6、凡预留洞、预埋件应严格按照结构图并配合其他工种图纸进行施工，未经结构专业许可,严禁擅自留洞或事后凿洞。

7、本工程基础梁、各楼层梁及屋面梁采用"平法表示",其制图规则详<<混凝土结构施工图平面整体表示方法制图规则和构造详图>> 图集编号为03G101-1～3

8、本工程的混凝土结构的环境类别：室内正常环境为一类，室内潮湿为二类a。露天及与水土直接接触部分为二类b。

9、建筑抗震设防类别为乙类,建筑结构安全等级为  级,所在地区的抗震设防烈度为  度,设计基本地震加速度0.1g,设计地震分组:第一组;场地类别:Ⅲ类;建筑结构的阻尼比取0.05;框架抗震等级二级，(抗震构造措施按8度）

10、50年一遇的基本风压: 0.4kN/m ,地面粗糙度:B类,风载体型系数:1.3,基本雪荷载：0.3KN/㎡

11、本工程地基基础设计等级为丙级。

12、基础型式:独基基础。

13、以第一层粘土层作为持力层，地基承载力特征值按 fak=100kpa设计,如有局部软弱土，应做换填处理，处理后的地基承载力特征值 fak=100kpa，如遇特殊情况应与设计人员联系商定，基础应按《建筑地基处理技术规范》JGJ 79-2002 进行处理。

所有图纸是经过图纸之家专业工程师详细校对后，确认无误发布的，本套图纸可以直接用于建房施工，图纸齐全，请您放心！（描述只展示效果图和平面图，具体图纸数目请查看图纸目录）
