带阁楼的三层别墅房屋设计图纸及效果图

占地尺寸：面宽12.2(含偏房厨房是15.5）米x进深15.5米

占地面积：207.5平方米

建筑总面积/总层高：529.6平米（不含入户平台、阳台、露台）/总高12.5米，屋檐口高10.31米

施工图(建施图、结施图、水施图、电施图）共46张，效果图7张。

建施图指（建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等）13张

结施图指（结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸）15张

水施图指（水路说明、给水系统、排水系统、给排水详细布置等）11张

电施图指（电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等）7张

平面功能介绍：

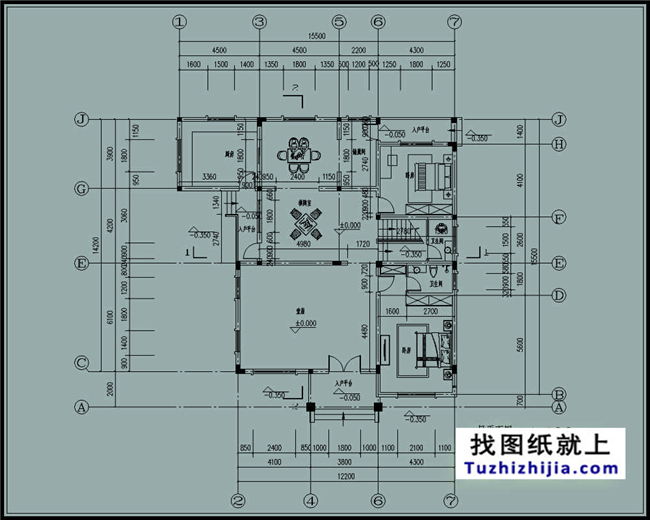

一层：两室两厅一厨两卫一楼梯一堂屋

门廊（8.4㎡）进门左边前面堂屋（48.9㎡），进门右边前面老人房带卫生间（26.7/5.1㎡），右边中间楼梯/公卫（11.3/4㎡）左边中间棋牌间（兼大餐厅）/左侧入户平台（28.1/5.5㎡），左边后面厨房（偏房土灶房结合现代厨房）/餐厅/储物（17.4/17.6/8.7㎡），左边后面卧室/后入户平台（17.6/6.7㎡）。以上均为单空间建筑面积。

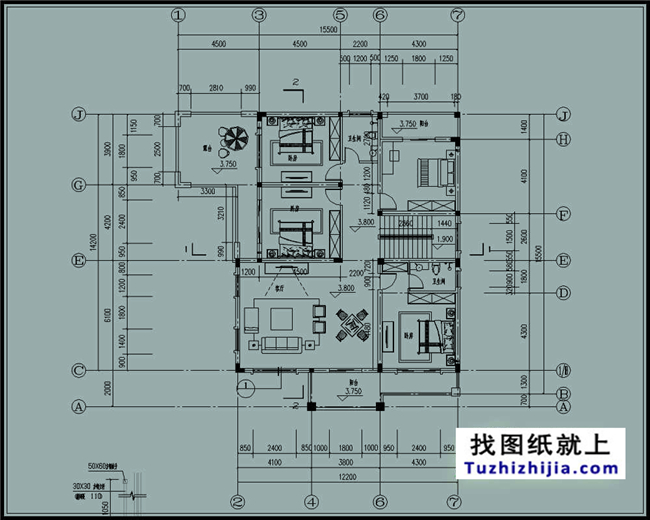

二层：四室一厅两卫一楼梯两阳台（二楼有两个方案方案二不做单独前面是两个卧室一个书房，客厅改在左边中间）

右边前面主卧/卫生间/阳台（21.3/5.1/5.4㎡），左边前面客厅/棋牌室/阳（31.1/17/8.4㎡），右边中间楼梯加过道（22.2㎡），左边中间卧室/阳台（19.4/5.5㎡），右边后面卧室/阳台（17.6/6.7㎡），后面中间公卫（5.9㎡），左边后面露台/卧室（17.4/17.6㎡）以上均为单空间建筑面积。

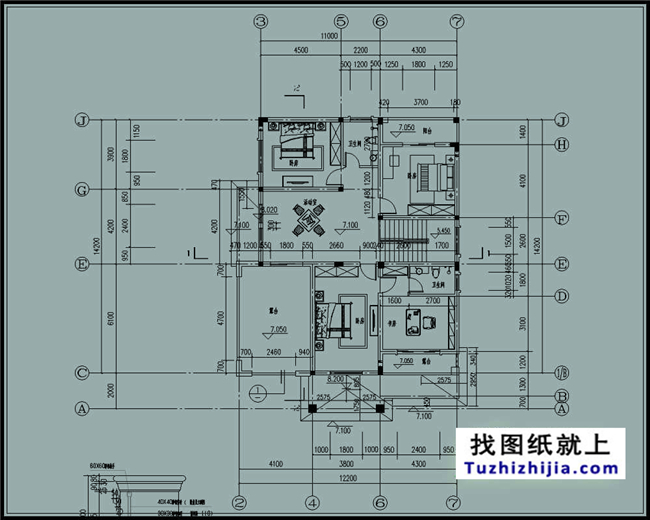

三层：三室一活动室两露台两卫生间一楼梯

左边前面露台（25.1㎡），前面中间主卧/带左边书房卫生间/带露台（23.2/21/5.8㎡）左边中面活动室（28.1㎡），右边中间双跑楼梯（11.3㎡），左边后面卧室二（17.6㎡），右边后面卧室/阳台（17.6/6.7㎡），后面中间卫生间（5.9㎡）以上均为单空间建筑面积。阁楼架空储物。
