预算20多万140平方米农村三层别墅建筑图纸及效果图，12x10米

建筑占地尺寸：12.2m*9.5m;

占地面积：140平方米

建筑面积：320平方米

造价预算：23万

建筑层数：三层；

建筑高度：11.9米（含屋顶）坡屋顶；

设计功能：

一层：客厅、大堂、厨房、卧室、2间卫生间；

二层：3个露台、2间卧室、客厅、书房、2间卫生间；

三层：阳台、露台、活动室、2间卧室、卫生间。

图纸目录：

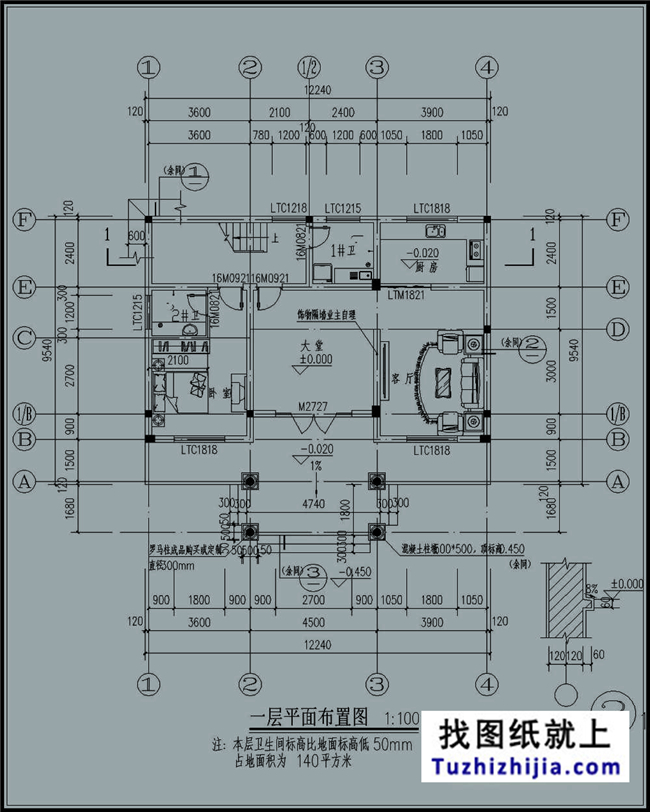

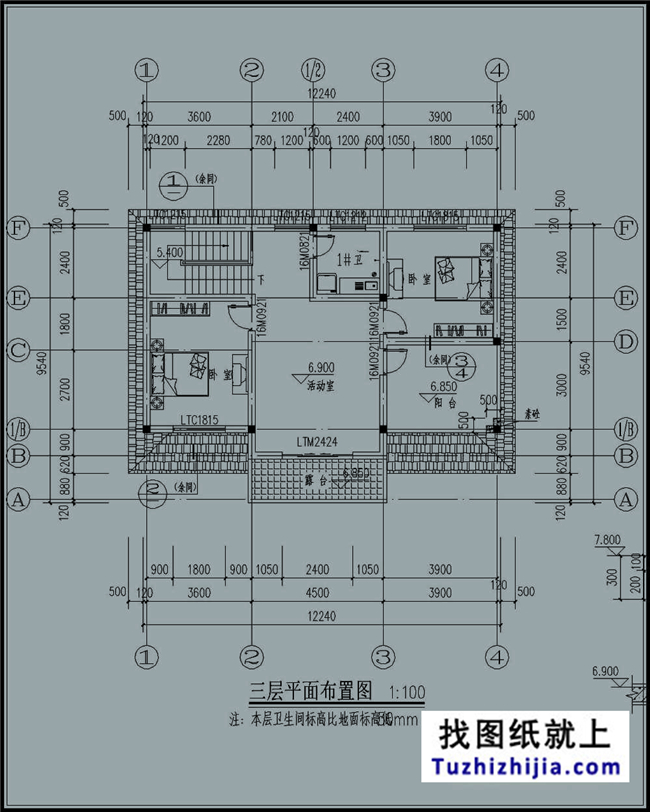

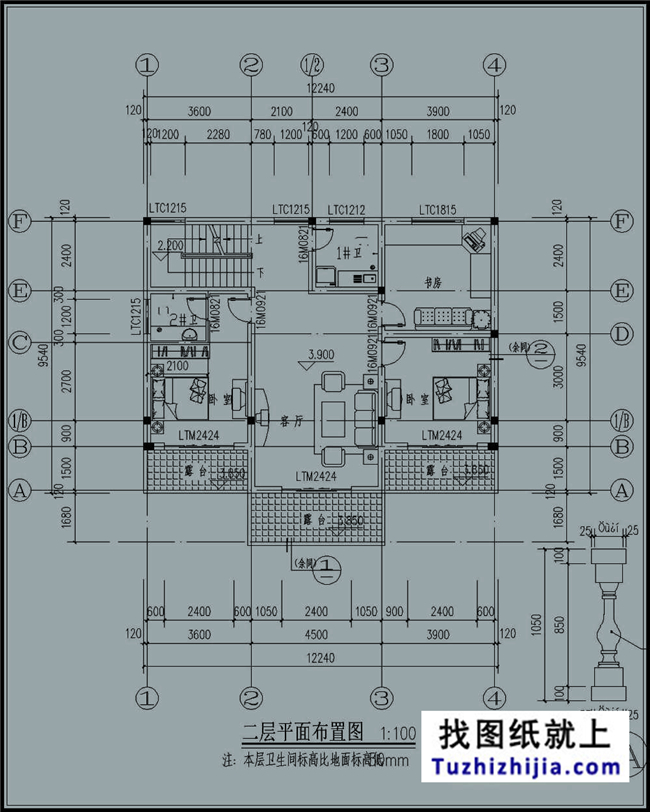

建筑：一层平面布置图、二层平面布置图、三层平面布置图、屋顶平面布置图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯水平栏杆详图、楼梯扶手详图、一层楼梯平面图、二层楼梯平面图、三层楼梯平面图、卫生间大样、散水坡大样、台阶大样、栏杆大样、窗套大样、建筑设计说明、构造表、图纸目录；

结构：结构设计总说明、基础平面布置图、柱配筋平面图、二层梁配筋平面图、二层板配筋平面图、三层梁配筋平面图、三层板配筋平面图、屋面梁配筋平面图、屋面板配筋平面图、一层楼梯平面图、二层楼梯平面图、三层楼梯平面图、梯板配筋图及节点详图、ZJ配筋平面、窗套配筋图；

电气：电气设计说明、图例符号、图纸目录、一层住户开关箱系统图、二层开关箱系统图、三层开关箱系统图、一层配电平面图、二层配电平面图、三层配电平面图、基础接地平面图、弱电设计说明、家庭综合信息箱弱电配置系统图、一层弱电配置平面图、二层弱电配置平面图、三层弱电配置平面图；

给排水：给排水设计说明、图纸目录、给排水图例、卫生间详图、太阳能给水系统图、厨房给水系统、厨房排水系统图、底层卫生间排水系统图、卫生间给水系统图、卫生间排水系统图、屋面雨排水系统图、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋面排水平面图、1张效果图。

本工程名称为淳安县新农村建设用房，建筑面积:320平方米，占地面积：140平方米，层数：3层，总高10.650米，建筑物合理使用年限为50年，建筑物的类别为丙类，建筑物的耐火等级为二级，建筑物屋面防水等级为二级，本地区为非抗震区，为构造设防；防雷等级为三级，墙体防潮层设在-0.060处，防潮层做法为20mm厚1:2水泥砂浆加5%防水剂（以水泥重量计）粉刷，防潮层以下墙体或墙身与填土接触面内外两侧用1:2防水水泥砂浆粉光，基础及砖墙上，穿墙管线之预留孔洞，在管线安装完毕后用C20细石混凝土填实，砖墙上小于200×200mm之孔洞不预留。
