三层地中海风格小别墅设计图纸，含效果图，10x12米
- 图纸价格：688元
- 图纸编号：S1292
- 建筑结构：未知
- 占地面积：22万（可定制设计）
- 推荐等级：★★★★☆
- 主体造价：115平方米（仅供参考）
购图说明：
一、本图纸符合设计规范，含全套建筑图、结构图、电气图、给排水图、效果图，可直接用于施工。
二、如对图纸的尺寸、户型不满意，我们可根据地基和需求定制出图，加微信可1对1沟通。
三、我们专注设计18年，擅长农村自建房/别墅/四合院/民宿等小型建筑设计与施工，服务全国85万客户，满意率100%！
图纸和建好的实拍案例，还可以
沟通定制设计。
图纸预览及简介：[仅是局部效果预览，详细图纸请下载附件查看]
建筑占地面积：9.84米×12.42米，
占地面积：112.96㎡，
建筑面积：309.86㎡；
建筑层数：三层；
屋顶形式：坡屋顶，檐口高度9米，总高度11.535米；
设计功能：一层：门厅、客厅、厨房、餐厅、卫生间、卧室、车库、储藏室；二层及三层：主卧室（附卫生间和书房及阳台）、卧室（附阳台）、卫生间、卧室（附阳台）、花坛。
图纸目录：

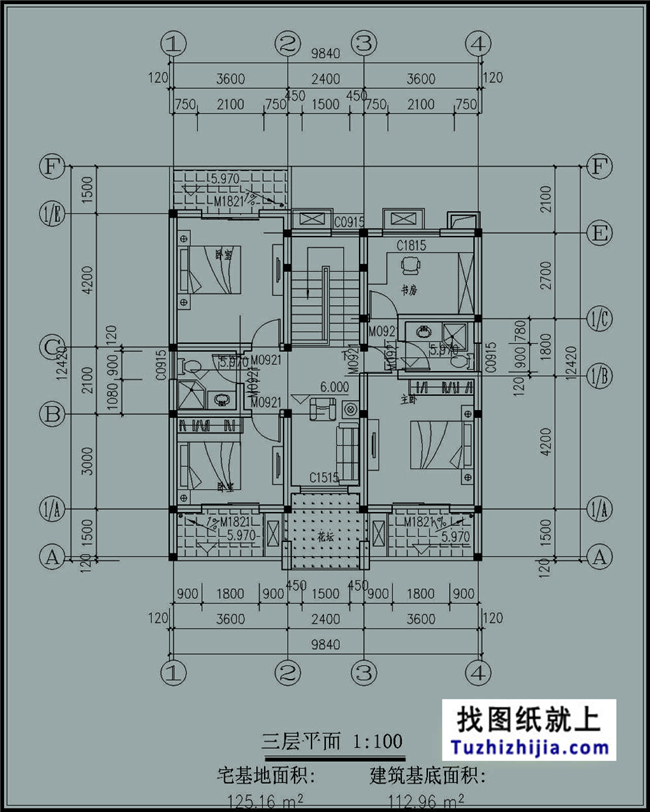

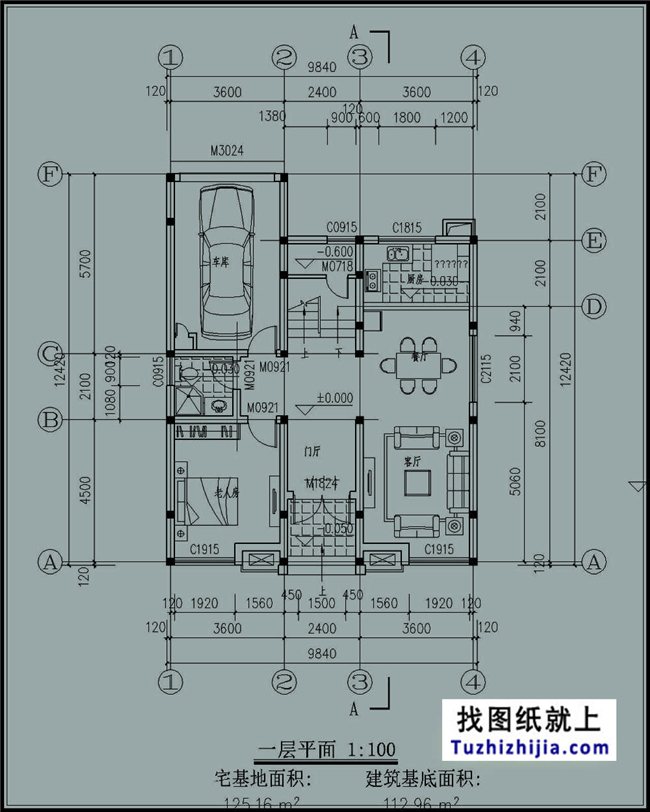

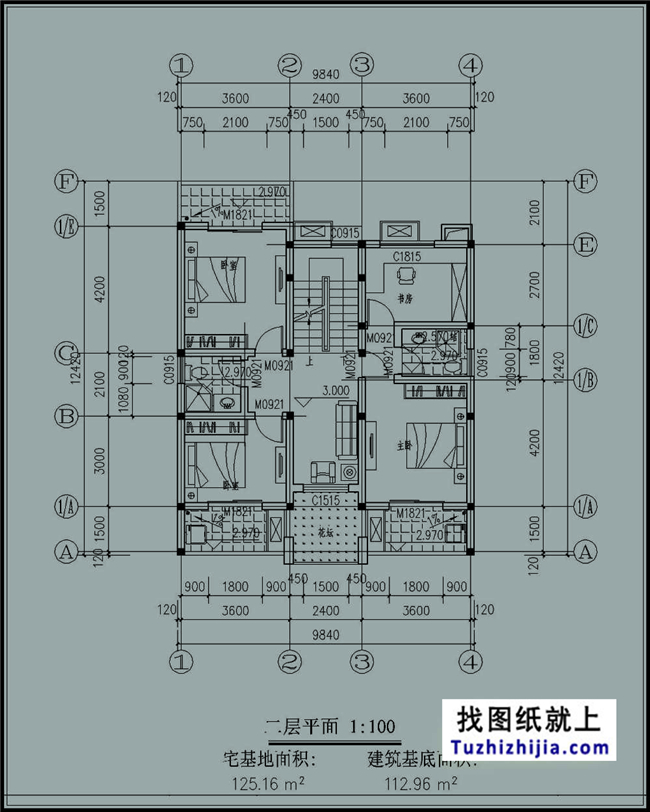

建筑设计：效果图、建筑设计总说明、门窗明细表、一层平面图、二层平面图、三层平面图、屋顶平面图、东西南北立面图、A-A剖面图；
结构设计：结构设计说明、基础平面施工图、一层梁平法施工图、二层梁平法施工图、三层梁平法施工图、屋面梁平法施工图、板顶标高为-0.050板配筋图、板顶标高为2.950板配筋图、板顶标高为5.950板配筋图、屋面板配筋图；
电气设计：电器设计说明、一层照明平面图、二层照明平面图、三层照明平面图、一层配电及插座平面图、二层配电及插座平面图、三层配电及插座平面图、一层等电位接地平面图、建筑防雷平面图、基础接地平面图、防雷、接地及安全设计说明、配电箱系统图、
水施设计：给排水设计说明、图例、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶层给排水平面图、生活给水及雨水排水系统示意图、生活排水系统示意图、卫生间给排水详图。
