180平方米三层豪华别墅农村房屋设计施工图纸14X17米

图纸价格：688元: 图纸编号：S1231; 建筑结构：未知; 占地面积：180平方米（可定制设计）; 推荐等级：★★★★☆; 主体造价：60万以内（仅供参考）

购图说明：

一、本图纸符合设计规范，含全套建筑图、结构图、电气图、给排水图、效果图，可直接用于施工。

二、如对图纸的尺寸、户型不满意，我们可根据地基和需求定制出图，加微信可1对1沟通。

三、我们专注设计18年，擅长农村自建房/别墅/四合院/民宿等小型建筑设计与施工，服务全国85万客户，满意率100%！

添加微信，朋友圈每天发布新款
图纸和建好的实拍案例，还可以
沟通定制设计。

详情描述

图纸预览及简介：[仅是局部效果预览，详细图纸请下载附件查看]

建筑占地面积：13.74米×17.14米；

建筑层数：三层；

屋顶形式：坡屋面，总高度14.067米（含屋顶）；

设计功能：

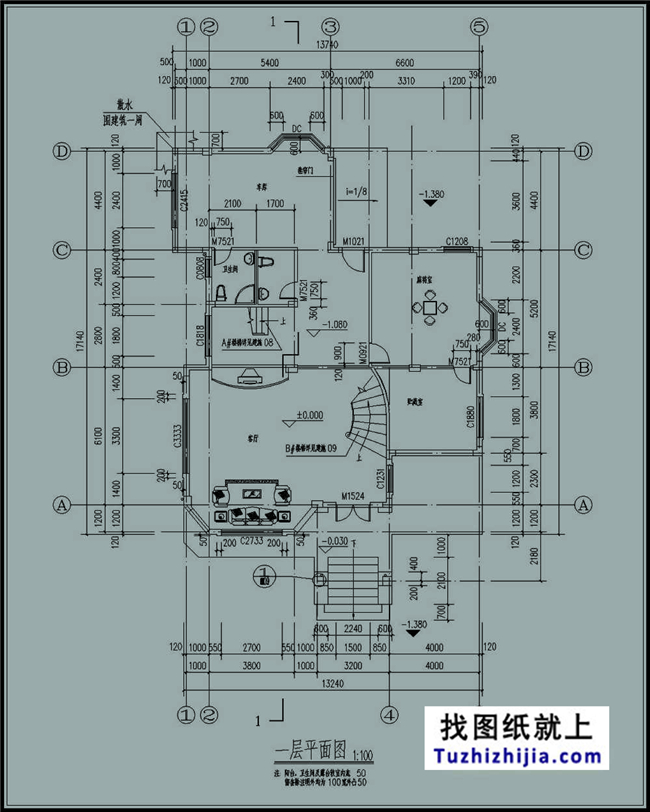

一层（178平方米）：客厅、储藏室、麻将室、卫生间、车库；

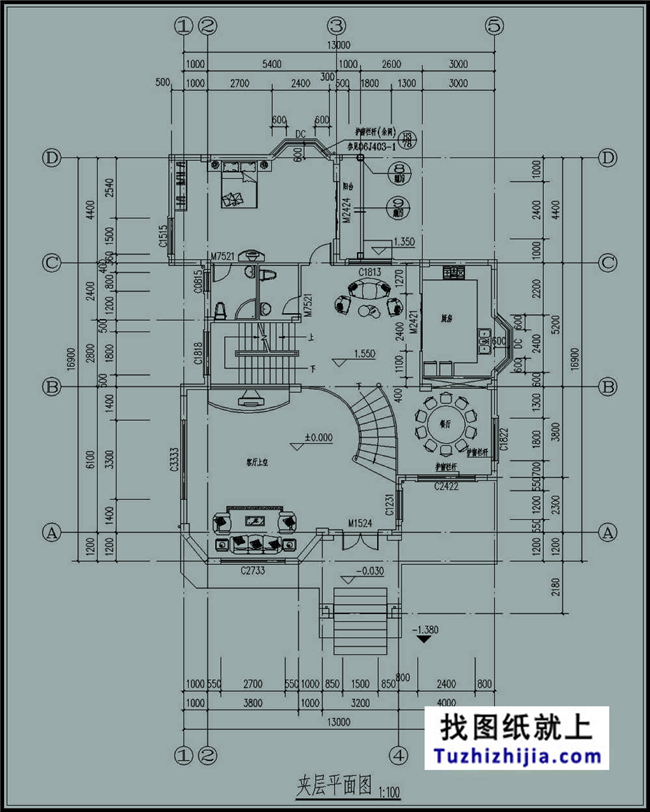

夹层（117平方米）：客厅上空、厨房、餐厅、卫生间、卧室；

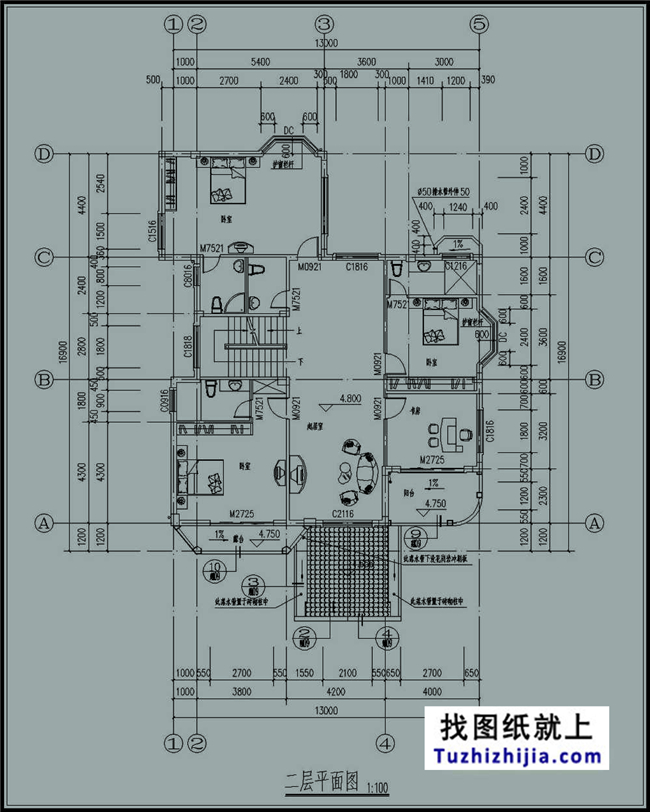

二层（172平方米）：起居室、卧室（附卫生间）、书房、阳台、卧室（附卫生间）、卫生间、卧室（附卫生间）；

三层（140平方米）：起居室、卧室（附卫生间）、活动室、露台、卧室（附卫生间）、卫生间、卧室（附卫生间）。

图纸目录:

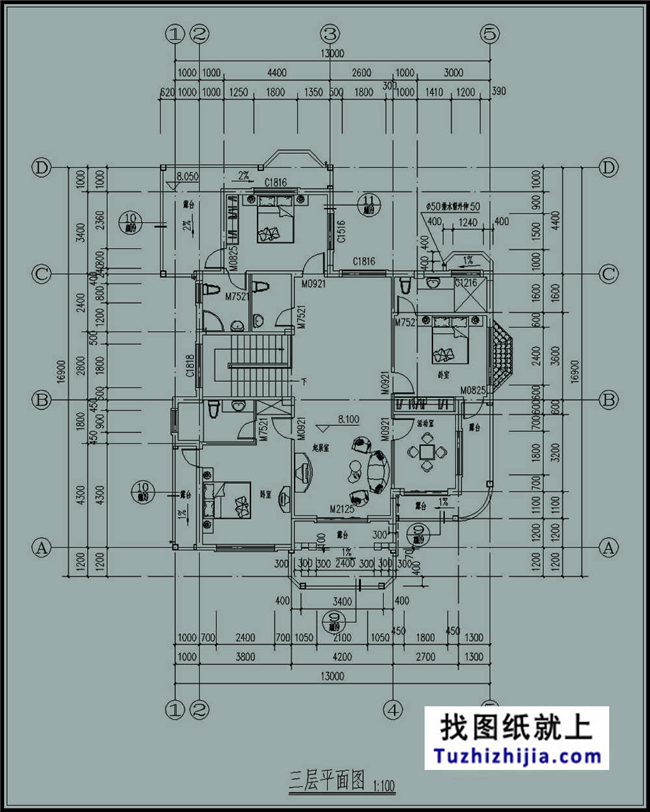

(查看本图纸需要安装天正建筑CAD插件)：效果图、建筑设计施工说明、一层平面图、夹层平面图、二层平面图、三层平面图、屋顶平面图、1-1剖面图、1-5轴立面图、5-1轴立面图、A-D轴立面图、D-A轴立面图、楼梯平面图、楼梯剖面图、节点详图、结构施工说明、基础施工说明、夹层板配筋图、1.500梁平法施工图、二层板配筋图、4.750梁平法施工图、三层板配筋图、8.050梁平法施工图、架空层板配筋图、11.350梁平法施工图、坡屋面板配筋图、14.020梁平法施工图、基础结构平面图、-1.300~8.050柱平法施工图、楼梯结构剖面图、8.050~14.020柱平法施工图。
