二层半别墅设计图纸，带阁楼（含效果图），新农村别墅方案精选

图纸介绍：户型为二层半独栋别墅，带阁楼，旋转楼梯，全套CAD施工图和高清外观效果图，占地面积126.43平方米，建筑面积312.77平方米，建筑总高度9.55米。本户型平面功能分区明确，布置合理；立面造型朴素大方而又活泼别致，色彩清新淡雅，明厨明卫，各使用空间都有较好的采光通风，富有时代气息。

占地面积：12m*10.8m，130平方米左右；

建筑层高：三层；

建筑高度：9.55米（含屋顶）；

设计功能：一层设有客厅、餐厅、厨房、洗衣房、储藏间、卧室、卫生间；二层设有主卧室（带衣帽间）、客房带阳台、儿童卧室、走入式衣柜、2间卫生间、书房；阁楼层设有3卧室、卫生间、活动室、露台；

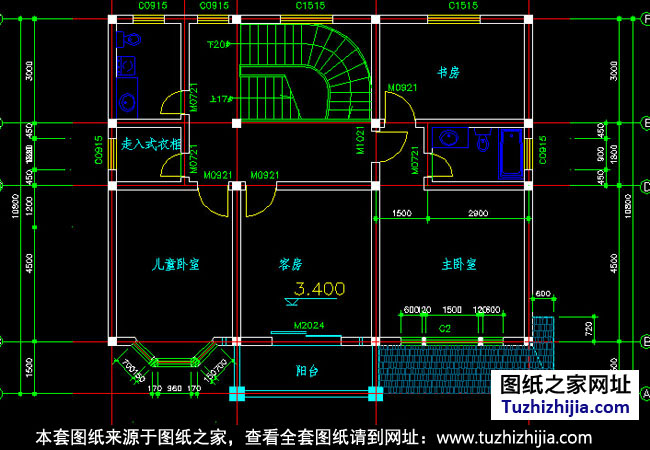

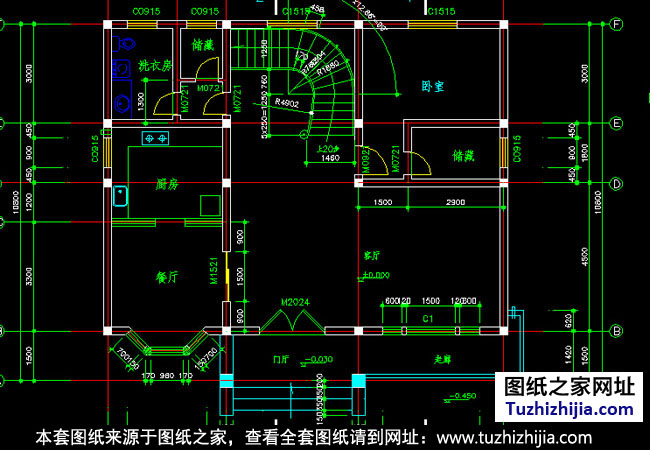

图纸目录：一层至三层结构尺寸图、阁楼结构尺寸图、一层平面布置图、二、三层平面布置图、坡顶平面布置图、一层强电示意、二三层强电示意、一层弱电示意图、二层弱电示意图、一层灯控示意图、二层灯控示意图、三层灯控示意图、一层排水说明图、二、三层排水说明图、阁楼排水说明图、一层给水说明图、二、三层给水说明图、一层基础结构平面图、一层结构平面图、二、三层楼板布筋图、二、三层结构平面图、坡顶结构图图、东轴立面图、西轴立面图、南轴立面图、北轴立面图、3张效果图。



本套图纸包括DWG（可编辑修改，可打印出图）和高清PDF（不可编辑修改，可打印出图）两种格式。
