185平米自建三层别墅房屋施工设计图纸及效果图

开间：17米  进深：10.5米

占地面积：187.22平米

建筑面积：352平米

结构类型：砖混复式

造价预算：26万

设计功能：

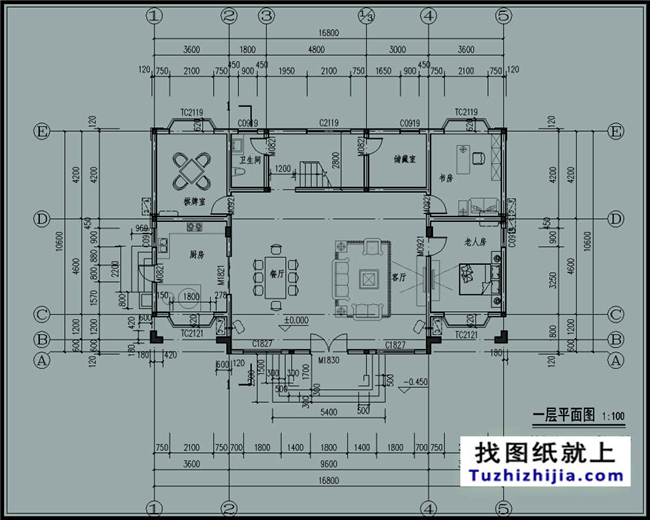

—层：客厅、厨房、餐厅、老人房、卫生间、储藏室、棋牌室；

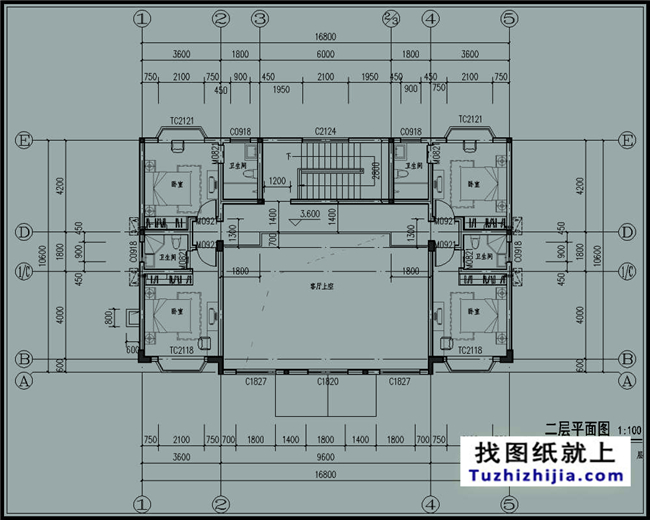

二层：卧室X4、客厅上空、卫生间x3 ;

图纸详情：

建施：建筑设计总说明、门窗表、一层平面图、二层平面图、屋顶平面图、东立面 图、南立面图、西立面图、北立面图、剖面图、楼梯平面图/剖面图、门窗 大样图、天沟大样图、门楼大样、屋檐大样;

结施：结构设计总说明、结构构造详图、基础平面布置图、基础大样图、一层柱位 布置图、二层拄位布置图、三层拄位布置图、3.270M梁施工图、6.370M梁 施工图、屋面梁施工图、3.270M板施工图、6.370M板施工图、屋面板施工 图、楼梯结构配筋图;

水施：给排水设计说明、一层给排水平面图、二层给排水平面图、卫生间大样图、 给排水系统图；

电施：电气设计说明及图例、一层照明平面图、二层照明平面图、一层插座平面图 二层插座平面图、一层接地及弱电平面图、二层弱电平面图、屋顶防雷装置 平面图、酉胞系统图卫生间局部等电位联接示意详图、弱电系统图。

全套A3图纸+效果图，拿到即可施工。
